系统信息

• 名称：AcrelCloud-3000

• 应用场所：

• 钢铁，石化，化工、焦化，医药制药，造纸，有色金属，建材，火电热电，市政污水处理，采矿

• 功能：

• 1.采集企业污总用电

• 2.工艺生产设备用电

• 3.污染治理设施设备用电

• 4.发现设施非正常情况

• 5.实时监控限产和停产整治企业


•


安科瑞杨澜

0.背景

? ? ? ?德清县聚焦“治污设施不正常运行”这一企业污染超标排放的“***”问题，近日开发上线了“环保用电智能监管系统”，将环境监管关口从监督企业污染物排放前移至监控企业用电量，对辖区内重点涉气企业的产污、治污、排污全过程实行24小时监控，并根据企业总用电量、生产设施用电量、污染治理设施用电量平衡原则实施环境监管，确保企业废气处理设施正常运行、污染物达标排放。通过监测用电量，监控企业治污设施运行情况

1.?平台概述

? ? ?? AcrelCloud-3000环保用电监管云平台依托***物联网技术、电力参数传感技术，实时采集企业污总用电、工艺生产设备用电、污染治理设施设备用电等数据，通过设施运行停车分析、越限分析、停/限产分析、工艺关联分析等，及时发现环保治理设施、设备等未开启、空转、减速、降频以及异常关闭等未正常工作的情况；同时，通过数据分析，还可以实时监控限产和停产整治企业运行状态。

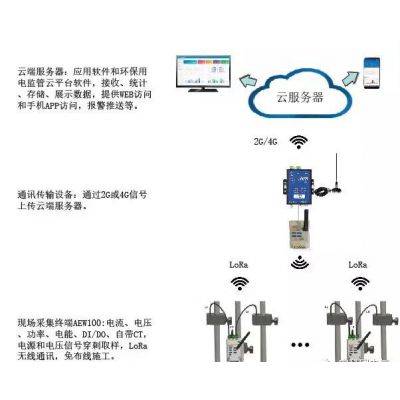

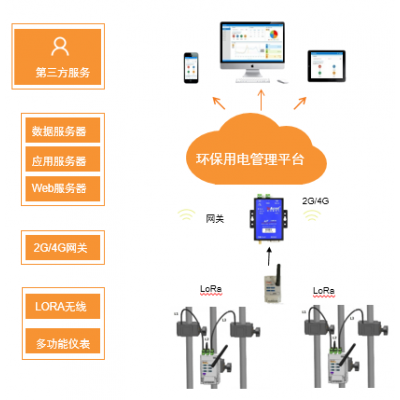

2. 平台结构

3. 平台主要功能

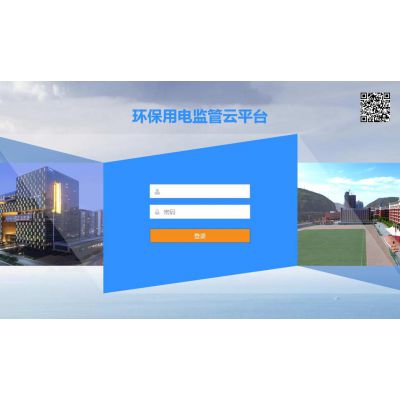

　　3.1. 平台登录

　　在浏览器打开云平台链接、输入账户名和权限密码，进行登录，防止未授权人员浏览有关信息。

　　3.2. 平台首页

　　平台首页显示企业概况，用电统计，产污设施运行柱状图，治污设施运行柱状图，如图所示：

　　企业概况：显示接入的企业数，设备数和监测点位数，治污设备的当前运行状况和停产限产的异常状况等信息。

　　用电统计：以曲线图的方式展示企业昨日和今日用电情况。

　　产污设施运行柱状图：显示昨日和今日产污设施按小时运行数的柱状图。

　　治污设施运行柱状图显示昨日和今日治污设施按小时运行数的柱状图。

　　3.3. 实时监控

　　采集现场用电信号，可以查看企业、车间设备、监测点各级的统计情况，包括生产状态、设备状态、电流、电压、用电、功率等，默认显示昨日/今日曲线，可选择具体的时间并生成曲线，其中用电和功率曲线中包含设置的设备启停阀值，企业整体用电中显示企业停产的阈值。根据设置的启停阈值，判断生产时间和治污设施运行时间是否吻合，与停产限产计划是否有时间冲突，如图所示：　

　　3.4. 异常实时报警

　　通过关联分析、超限分析、启停时间分析，及时发现环保治理设备未开启、异常关闭及减速、空转、降频等异常情况，同时通过数据分析还可以实时监控限产和停产整治企业运行状态，如图所示：

　　3.5. 统计分析

　　产污分析：统计企业/行业在某个时间段内的产污数量。

　　减产减排分析：统计企业在污染日、非污染日的负荷对比，以小时为单位展示功率曲线。

　　企业用电监控：可查询企业/行业的日功率曲线，默认是今日/昨日对比，可选择对比的日期。

　　能耗报表：统计企业/行业在某个时间段内的用电量，可按日/月/年进行统计和分析。

　　3.6. 手机APP

　　AcrelCloud-3000环保用电监管云平台支持Android、ios系统APP，方便用进行行业/企业查询、报警、故障查询，实时监控数据查询，分闸操作，探测器详细信息查询等功能。

4.推荐系统配置

　　1.平台服务器配置

　　建议按照我方提供配置标准订，或者客户自己租用阿里云资源。以下是根据接入的设备数量推荐申请的配置列表：

　　平台服务器：建议按照我方推荐配置购买，或者客户自己租用阿里云资源。

　　推荐硬件配置清单：(如申请阿里云可忽略)

　　2.推荐现场硬件配置

　　3.AEW100免布线多功能仪表
